Постоянное давление рынка и законодательные изменения подталкивают промышленные компании к непрерывной модернизации технологических процессов и внедрению высокоточных систем контроля. Это также обусловлено необходимостью ужесточения требований к экологической безопасности, оптимизации производственной базы, к ресурсосбережению и строгому соблюдению международных стандартов.
Таким образом, рациональное использование ресурсов позволяет не только минимизировать перерасход сырья и энергоносителей, но и гарантирует стабильное качество продукции, а также повышает общую эффективность производства. Именно для решения этих задач широко применяются высокоточные измерительные приборы - расходомеры, которые стали неотъемлемой частью современного промышленного учета и автоматизации.
Что такое расходомер?
Расходомер, или флоуметр (от англ. flow meter), предназначен для количественного учета и мониторинга параметров движения различных веществ по системам. Он предоставляет точную информацию об объеме и массе как жидких, так и газообразных сред, проходящих через сечение трубы в единицу времени.
Внедрение расходомеров позволяет эффективно решать ключевые производственные задачи: становится возможным точный расчет используемого сырья, что, в свою очередь, позволяет выявлять и оперативно устранять проблемы в производительности и технологических цепочках. Кроме того, благодаря постоянному мониторингу движения сред происходит своевременное предупреждение утечек и аварийных ситуаций, что повышает общую безопасность на предприятии и обеспечивает экологическую защиту.
На сегодняшний день на рынке представлено большое количество инновационных решений, в том числе от компании ООО «Завод Агрохимпродукт». В перечень услуг, помимо прочего, входят разработка и внедрение автоматизированных комплексов учета алкоголя и спиртосодержащих жидкостей в рамках строгих требований ЕГАИС.
Типы расходомеров для учета жидкостей
Общие характеристики (тип сырья, уровень точности и прочие эксплуатационные условия) определяют классификацию измерительных приборов на следующие виды расходомеров:
- Кориолисовые (массовые) расходомеры.
- Электромагнитные расходомеры.
- Вихревые расходомеры.
- Ультразвуковые расходомеры.
К наиболее универсальным относят кориолисовые (или массовые) расходомеры, которые не определяют объем, а специализируются на измерении массового расхода вещества вне зависимости от его температуры и плотности.
Принцип действия этих приборов основан на физическом эффекте Кориолиса. Механизм работы включает в себя создание вибрации в измерительных трубках и последующее фиксирование датчиками частоты колебаний и фазового сдвига. Как следствие, массовый расход прямо пропорционален величине этого фазового сдвига.
В ассортименте ООО «Завод Агрохимпродукт» к ним относятся линейка массовых расходомеров Endress+Hauser.
К неоспоримым преимуществам подобных приборов можно отнести точное измерение массы без дополнительных вычислений, а также высочайшую точность (вплоть до 0.1%). Как было отмечено выше, они универсальны и подходят для измерения веществ разной плотности и электропроводности - от воды до вязких нефтепродуктов или газов.
Современные модели многофункциональны и зачастую оснащены дополнительными датчиками измерения плотности, вязкости или температуры. При этом установка такого расходомера относительно проста и возможна на различных элементах трубопровода (например, отсутствуют строгие требования к прямым участкам).
Тем не менее, несмотря на наличие ряда преимуществ, кориолисовые расходомеры обладают и недостатками. Они требуют дополнительной виброизоляции. Кроме этого, их стоимость по сравнению с другими типами высока, а также они, как правило, более тяжелые и габаритные.
Применение этих расходомеров целесообразно в тех областях, где требуется строгий и высокоточный коммерческий или технологический учет ресурсов. Эти приборы используются в нефтегазовой, химической и пищевой промышленности.
Основным условием применения электромагнитных расходомеров является наличие в системах электропроводных сред. Их принцип работы основан на законе электромагнитной индукции Фарадея. Суть его заключается в возникновении напряжения, которое прямо пропорционально средней скорости потока жидкости.
Благодаря использованию коррозионностойких материалов эти модели устойчивы к агрессивным средам, включая сильные кислоты и щелочи. Кроме того, конструкция приборов сводит к минимуму риски засорения в процессе эксплуатации, что позволяет использовать их для учета загрязненных или вязких жидкостей.
Спецификация расходомера определяет ограничения применения: прибор совместим исключительно с жидкими, а для получения точных результатов измерений необходимо полное заполнение проточной части.
Применение электромагнитных измерительных приборов распространено в алкогольной промышленности. Поэтому критически важны их надежность и устойчивость к спиртосодержащим жидкостям. Учитывая эти требования, электромагнитные расходомеры Krohne зачастую рассматриваются как идеальное решение.
Вихревые расходомеры применяются для измерения больших объемов сред в автоматизированных системах измерения и учета (АСИиУ).
При образовании вихрей вокруг датчика, помещенного в измеряемое вещество, регистрируется частота их появления. Периодичность этих вихрей линейно пропорциональна скорости потока измеряемой среды.
Универсальность вихревых расходомеров обусловливает их массовое использование в различных секторах индустрии. В качестве оптимального решения выступают надежные расходомеры ЭМИС, доступные для приобретения через официального дистрибьютора - ООО «Завод Агрохимпродукт».
Такие приборы эффективно применяются в энергетике, химической, пищевой и фармацевтической отраслях, а также в нефтегазовой промышленности. С их помощью измеряются пар, природный и технический газы, различные конденсаты и технологические жидкости.
Среди эксплуатационных преимуществ особо выделяется длительный срок службы, достигаемый за счет отсутствия движущихся частей, что, в свою очередь, исключает необходимость частого технического обслуживания. При этом высокая точность измерений позволяет легко интегрировать данные в любые автоматизированные системы.
Однако, данный тип расходомеров чувствителен к сильным вибрациям трубопровода и не подходит для работы со средами с высокой степенью вязкости или сильным загрязнением. Помимо этого, место установки расходомера должно соответствовать строгим монтажным требованиям, предусматривающим наличие достаточно длинных прямых участков трубопровода до и после прибора.
Ультразвуковые расходомеры (в частности, модели накладного типа) не требуют нарушения целостности трубопровода для установки, что существенно упрощает и ускоряет процесс монтажа. Принцип их действия основан на измерении времени прохождения ультразвукового сигнала по направлению потока и против него. Разница во времени прохождения сигнала позволяет точно определить скорость потока среды.
К недостаткам такого измерения следует отнести, прежде всего, высокую стоимость оборудования, сложные технические требования к качеству монтажа и чувствительность к наличию в измеряемой жидкости пузырьков газа, взвесей или твердых включений.
Основная сфера применения ультразвуковых расходомеров накладного типа - отрасли с высокими требованиями к гигиене процесса, например, пищевая и фармацевтическая промышленность, где важен бесконтактный метод измерения.

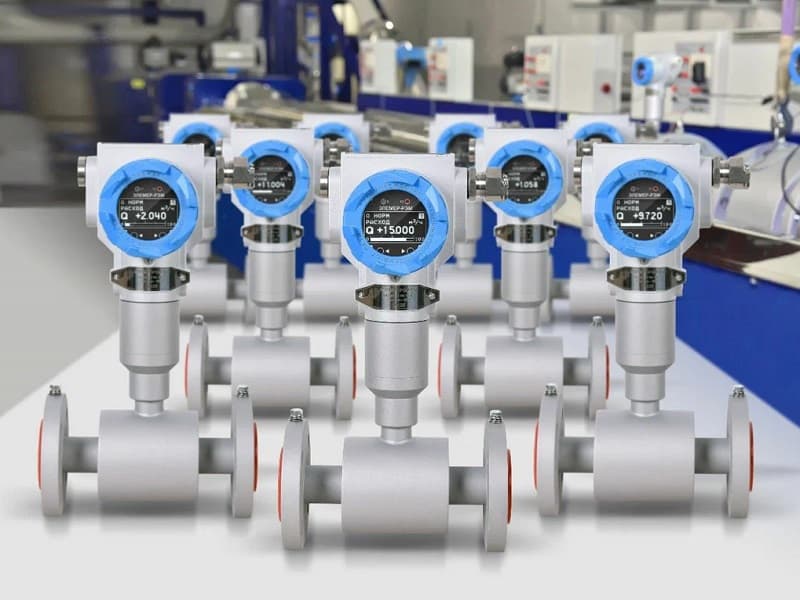

Как правильно подобрать расходомер?
Выбор оптимального расходомера зависит от конкретных задач измерения расхода веществ, сферы применения, химического состава рассматриваемой среды и множества других эксплуатационных параметров.
Критически важно четко понимать технические критерии, включающие тип растворов, их минимальный расход и требуемые показатели точности. Например, на некоторых предприятиях необходима особо высокая точность. Также следует учитывать рабочие параметры применяемых веществ, их температуру и давление.
Помимо этого, для каждой модели расходомера требуются особые условия монтажа и подготовки участка установки. Наконец, немаловажную роль играет бюджет, выделенный на приобретение, внедрение и дальнейшее техническое обслуживание оборудования.
Для корректной интеграции расходомеров жидкости и других сред, целесообразно обратиться за советами к экспертам компании ООО «Завод Агрохимпродукт».
Выделим универсальные требования к вопросу, как подобрать расходомер в следующей таблице.
| Тип измерительного прибора | Измеряемая среда | Принцип измерения | Преимущества | Ограничения применения |
| Электромагнитный | Электропроводящие жидкости (вода, кислоты, щелочи, спирт, пищевые жидкости и спиртосодержащие продукты) | Основан на законе электромагнитной индукции Фарадея | Высокая точность измерения (±0.2−0.5%), отсутствие потерь давления, гигиеническое применение, устойчивость к агрессивным средам | Подходит только для электропроводящих жидкостей |
| Вихревой | Жидкости, газы, пар (вода, пар, природный газ, воздух, азот, спирт) | Эффект Кармана | Универсальность применение, работа при широком диапазоне температур | Чувствителен к вибрациям и пульсациям потока. Для эксплуатации требуются длинные прямые участки. Не эффективен в работе с вязкими веществами |
| Кориолисовый | Совместим со многими веществами разной степени вязкости | Измерение массы среды на основе эффекта Кориолиса | Прямое измерение массы, высокая точность вне зависимости от внешних параметров | Высокая стоимость прибора и установки, чувствительность к внешним вибрациям, большие габариты, потеря давления |
| Ультразвуковой | Жидкости ( вода, нефть, спирт, химические продукты (с включениями или без), газы | Акустический метод (измерение времени прохождения сигнала) | Неинвазивный метод измерения, отсутствие потерь давления, низкое энергопотребление. | Зависимость точности от акустических свойств среды, требует однородности жидкостей |
Таблица подбора наглядно показывает обилие параметров, которые влияют на корректный выбор и эффективное внедрение в системе приборов измерения различных сред.
Профессиональный подход к выбору расходомера
Приобретение измерительного оборудования представляет собой системный подход, требующий учета ряда критериев. Необходимо учитывать такие параметры, как особенности технологических линий, химические свойства используемого сырья, а также поставленные технические задачи.
Критически важным аспектом является соблюдение законодательных норм, включая требования ЕГАИС. Поскольку универсального решения не существует, необходим тщательный анализ и обоснованный подбор. Следует учесть нюансы агрессивности среды, материалов трубопровода, степени вязкости и электропроводности, а также бюджет, выделенный на внедрение нового оборудования в существующие системы.
ООО «Завод Агрохимпродукт» предлагает широкий ассортимент продукции, отвечающей строгим эксплуатационным требованиям, и гарантирует предоставление квалифицированной помощи в проектировании комплексных специализированных решений, учитывающих специфику проекта.
